विनिर्माण और रसद अनुप्रयोगों में,पहिये सामग्री प्रबंधन उपकरण के मुख्य निष्पादन घटकों के रूप में कार्य करते हैं, और उनके एंटी-स्लिप प्रदर्शन का परिचालन सुरक्षा, हैंडलिंग दक्षता और समग्र सेवा जीवन पर सीधा प्रभाव पड़ता है। के लिए मुख्य धारा सामग्री के रूप मेंएजीवी ड्राइव व्हील और औद्योगिक चालित व्हील, पॉलीयूरेथेन (पीयू) को इसकी उत्कृष्ट लोच, पहनने के प्रतिरोध और आंसू ताकत के कारण व्यापक रूप से अपनाया जाता है। हालाँकि, विश्वसनीय एंटी-स्लिप प्रदर्शन की प्राप्ति मौलिक रूप से निर्भर करती हैचलने का पैटर्न डिजाइन.
इंजीनियरिंग के दृष्टिकोण से, यह आलेख गहन तकनीकी विश्लेषण प्रदान करता हैपॉलीयुरेथेन ड्राइव पहियों के लिए छह मुख्यधारा एंटी-स्लिप ट्रेड पैटर्न, उनके डिज़ाइन तर्क, प्रमुख प्रदर्शन मापदंडों और अनुप्रयोग सीमाओं पर ध्यान केंद्रित करना। इसका उद्देश्य पेशेवर मार्गदर्शन प्रदान करना हैलॉजिस्टिक्स और विनिर्माण प्रणालियों में ड्राइव व्हील चयन और अनुकूलित व्हील डिज़ाइन.
I. एंटी-स्लिप ट्रेड डिज़ाइन का कोर इंजीनियरिंग लॉजिक
पॉलीयुरेथेन का एंटी-स्लिप प्रदर्शनड्राइव व्हीलयह मूलतः ट्रेड पैटर्न और संपर्क सतह के बीच अनुकूलित यांत्रिक संपर्क का परिणाम है। प्राथमिक मूल्यांकन मेट्रिक्स में शामिल हैं:
घर्षण का गुणांक (μ)
चलने और फर्श के बीच स्थैतिक घर्षण गुणांक अधिकतम एंटी-स्लिप क्षमता निर्धारित करता है और इसे संतुष्ट करना चाहिए:
μ एफ/एन से बड़ा या उसके बराबर
कहाँFआवश्यक घर्षण बल है औरNकुल पहिया भार है.
तनाव वितरण से संपर्क करें
एक अच्छी तरह से डिज़ाइन किया गया ट्रेड पैटर्न एक समान संपर्क तनाव सुनिश्चित करता है, स्थानीयकृत तनाव एकाग्रता को रोकता है जिससे समय से पहले ट्रेड घिसाव या फर्श को नुकसान हो सकता है।
मीडिया अनुकूलनशीलता
पानी, तेल संदूषण, या खड़े तरल वाले वातावरण के लिए, ट्रेड ज्योमेट्री को प्रभावी जल निकासी, तेल निर्वहन, या वैक्यूम आसंजन की रोकथाम को सक्षम करना चाहिए।
लोड–एंटी-स्लिप बैलेंस
ट्रेड डिज़ाइन को भार क्षमता (पहिया कठोरता और प्रभावी क्रॉस-अनुभागीय क्षेत्र के साथ सकारात्मक रूप से सहसंबद्ध) और एंटी-स्लिप प्रदर्शन (संपर्क क्षेत्र और ट्रेड ज्यामिति पर अत्यधिक निर्भर) को संतुलित करना चाहिए।
मुख्य निष्कर्ष:
पॉलीयुरेथेन का मूलएजीवी ड्राइव व्हील ट्रेड डिज़ाइनघर्षण गुणांक, भार क्षमता और पहनने के प्रतिरोध के बीच एक गतिशील संतुलन प्राप्त करने के लिए, सामग्री की कठोरता के साथ-साथ चलने वाले मापदंडों {{0}चौड़ाई, रिक्ति, गहराई और नियमितता {{1}को अनुकूलित करके ऑपरेटिंग लोड, फर्श विशेषताओं और पर्यावरण मीडिया का मिलान करना शामिल है।
द्वितीय. छह मेनस्ट्रीम एंटी-स्लिप ट्रेड पैटर्न का तकनीकी विश्लेषण
(1) वाइड डायमंड ट्रेड: भारी ड्यूटी ड्राइव व्हील्स के लिए लोड-ग्रिप बैलेंस
संरचनात्मक पैरामीटर
चलने की चौड़ाई: आम तौर पर 4-6 मिमी (बारीक पैटर्न से 2-3 गुना अधिक चौड़ी)
चलने की दूरी: लोड के तहत विरूपण को सीमित करने के लिए 3-5 मिमी
कठोरता सीमा: 85ए-95ए (तट ए)
तकनीकी विशेषताओं
फिसलन रोधी तंत्र
उच्च {{0}कठोरता पीयू द्वारा उत्पन्न कठोर घर्षण पर निर्भर करता है। चौड़ी दूरी भारी भार के तहत चलने वाले संपीड़न को कम करती है, जिससे घर्षण गुणांक स्थिर रहता है।
लोड अनुकूलन
प्रभावी ट्रेड क्रॉस {{0} अनुभागीय क्षेत्र संपर्क क्षेत्र का 40-50% है, जो लगभग 2-3 एमपीए के संपर्क तनाव स्तर को सक्षम करता है।
प्रतिरोध पहन
चौड़ी चलने वाली संरचना मजबूत आंसू प्रतिरोध प्रदर्शित करती है। भारी ड्यूटी परिस्थितियों में, घिसाव आम तौर पर प्रति 1000 किमी पर 0.5 मिमी से कम या उसके बराबर होता है, साथ ही बारीक चलने वाले डिजाइनों की तुलना में सेवा जीवन 30% से अधिक बढ़ जाता है।
अनुप्रयोग सीमाएँ
इसके लिए उपयुक्त:
मध्यम - से भारी {{1} ड्यूटी वाले एजीवी और औद्योगिक ड्राइव पहिए जिनका एकल व्हील भार 200 किलोग्राम से अधिक या उसके बराबर हो; कंक्रीट या डामर के फर्श जिनकी सतह का खुरदरापन Ra 6.3 μm से अधिक या उसके बराबर है।
इसके लिए अनुशंसित नहीं:
चिकने एपॉक्सी फर्श (रा 1.6 μm से कम या उसके बराबर) या निरंतर तेल -दूषित वातावरण, जहां चौड़े खांचे में तेल जमा होने से घर्षण काफी कम हो सकता है।
(2) फाइन डायमंड ट्रेड: चिकने फर्श और मिश्रित मीडिया के लिए इष्टतम एंटी-स्लिप समाधान
संरचनात्मक पैरामीटर
चलने की चौड़ाई: 1-2 मिमी
चलने की दूरी: 1-3 मिमी
कठोरता सीमा: 75ए-85ए
तकनीकी विशेषताओं
एंटी-लॉकिंग प्रभाव
घने सूक्ष्म अंतराल (लगभग 0.5-1 मिमी) प्रभावी ढंग से पानी और तेल का निर्वहन करते हैं, जिससे वैक्यूम आसंजन को रोका जा सकता है जो एजीवी स्टार्ट अप या ब्रेकिंग में बाधा उत्पन्न कर सकता है।
बेहतर घर्षण प्रदर्शन
मल्टी-प्वाइंट संपर्क डिज़ाइन गीले एपॉक्सी फर्श पर 0.65 से अधिक या उसके बराबर μ के स्थैतिक घर्षण गुणांक को प्राप्त करता है, जो चौड़े चलने वाले डिज़ाइन की तुलना में 40% से अधिक के सुधार का प्रतिनिधित्व करता है।
तनाव नियंत्रण
प्रत्येक सूक्ष्म संपर्क इकाई लगभग 1-1.5 एमपीए के संपर्क तनाव का अनुभव करती है, जो पीयू की थकान सीमा से नीचे रहती है और दरार की शुरुआत में देरी करती है।
अनुप्रयोग सीमाएँ
इसके लिए उपयुक्त:
हल्के से मध्यम {{0}ड्यूटी एजीवी ड्राइव व्हील जिसमें सिंगल व्हील लोड 200 किलोग्राम से कम या उसके बराबर हो; चिकने फर्श जैसे एपॉक्सी कोटिंग या सिरेमिक टाइलें।
विशेष परिदृश्य:
नम या तेल-प्रवण वातावरण, जिसमें खाद्य प्रसंस्करण संयंत्र और वाश-डाउन लॉजिस्टिक्स गलियारे शामिल हैं।

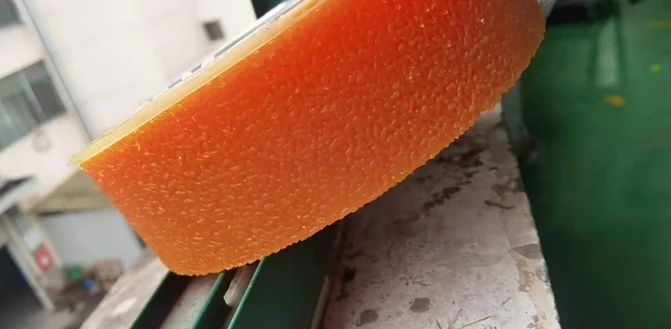

(3) उथला रैंडम पिट ट्रेड: लागत-अस्थायी अनुप्रयोगों के लिए अनुकूलित समाधान
संरचनात्मक पैरामीटर
गड्ढे की गहराई: 0.5-1 मिमी
गड्ढे का व्यास: 3-6 मिमी, यादृच्छिक रूप से वितरित
कवरेज अनुपात: लगभग 30-40%
कठोरता सीमा: 70ए-80ए
तकनीकी विशेषताओं
लागत लाभ
साधारण साँचे की ज्यामिति नियमित चलने वाले पैटर्न की तुलना में विनिर्माण लागत को 30-50% तक कम कर देती है।
प्रदर्शन सीमाएँ
सीमित जल निकासी क्षमता और अस्थिर घर्षण प्रदर्शन, ±0.15 तक μ उतार-चढ़ाव के साथ।
मध्यम पहनने का प्रतिरोध
कम कतरनी ताकत; लगभग 5000 किमी के ऑपरेशन के बाद एंटी-स्लिप प्रदर्शन 50% से अधिक कम हो सकता है।
अनुप्रयोग सीमाएँ
इसके लिए उपयुक्त:
हल्के से मध्यम भार, अनुशंसित कार्य भार रेटेड क्षमता के 70% तक सीमित; कच्चा कंक्रीट या टेराज़ो फर्श।
उपयोग सीमा:
मुख्य रूप से अल्पावधि या संक्रमणकालीन उपयोग के लिए, जैसे अस्थायी उपकरण प्रतिस्थापन या समयावधिक महत्वपूर्ण परियोजनाएँ।
(4) डीप स्टैगर्ड ग्रूव ट्रेड: गीली सतहों के लिए जल निकासी-भार संतुलन
संरचनात्मक पैरामीटर
नाली की गहराई: 3-5 मिमी
नाली की चौड़ाई: 2-4 मिमी, क्रमबद्ध लेआउट
सहायक पसलियाँ: अंतर 8-12 मिमी, क्रॉस-अनुभागीय क्षेत्र 4-6 मिमी²
कठोरता सीमा: 80ए-90ए
तकनीकी विशेषताओं
कुशल जल निकासी
क्रमबद्ध गहरे खांचे 2-4 एल/(एम²·मिनट की प्रवाह दर के साथ तीन -आयामी जल निकासी चैनल बनाते हैं, जो जल फिल्म स्नेहन को काफी कम कर देते हैं।
लोड-बेयरिंग डिज़ाइन
सहायक पसलियाँ 70% से अधिक भार उठाती हैं, जिससे एकल पहिए की क्षमता 150-300 किलोग्राम हो जाती है।
सीमाएँ
खुरदरे फर्श पर लंबे समय तक संचालन के दौरान स्वतंत्र पसलियां टूट सकती हैं और समय-समय पर निरीक्षण की आवश्यकता होती है।
अनुप्रयोग सीमाएँ
इसके लिए उपयुक्त:
लगातार गीली सतहें, बाहरी रास्ते और धुले हुए {{0}नीचे वाले क्षेत्र; मध्यम-लोड एजीवी ड्राइव पहिये और सफाई उपकरण।
इसके लिए अनुशंसित नहीं:
नुकीले मलबे वाले फर्श जो खांचे में घुस सकते हैं और फटने का कारण बन सकते हैं।

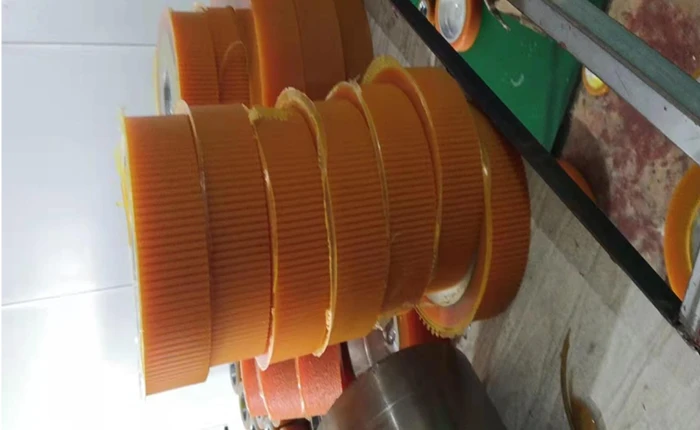

(5) डीप स्ट्रेट ग्रूव ट्रेड: हल्के ड्राइव पहियों के लिए उच्च - ड्रेनेज समाधान
संरचनात्मक पैरामीटर
नाली की गहराई: 4-6 मिमी
नाली की चौड़ाई: 2-3 मिमी, निरंतर समानांतर लेआउट
कवरेज अनुपात: लगभग 20-30%
कठोरता सीमा: 70ए-80ए
तकनीकी विशेषताओं
उत्कृष्ट जल निकासी प्रदर्शन
निरंतर खांचे 4-6 एल/(एम²·मिनट) की जल निकासी दर प्राप्त करते हैं, जो क्रमबद्ध डिजाइनों की तुलना में लगभग 50% अधिक है।
सतह अनुरूपता
कम कठोरता सतह के संपर्क को बढ़ाती है, पानी की स्थिति में भी μ को 0.6 से अधिक या उसके बराबर बनाए रखती है।
लोड सीमा
कम ट्रेड कवरेज सिंगल व्हील लोड को 100 किलोग्राम से कम या उसके बराबर तक सीमित करता है; सामान्य घिसाव दर लगभग 0.8 मिमी प्रति 1000 किमी है।
अनुप्रयोग सीमाएँ
इसके लिए उपयुक्त:
गहरे {{0}जलीय वातावरण और उच्च{{1}आर्द्रता की स्थिति।
विशिष्ट अनुप्रयोग:
समुद्री सफाई करने वाले रोबोट, हल्के वजन वाले चढ़ने वाले रोबोट।
डिज़ाइन का औचित्य:
विशेष हल्के उपकरणों के लिए जल निकासी को अधिकतम करने के लिए भार क्षमता और पहनने के प्रतिरोध का त्याग करता है।
(6) डीप शेवरॉन (हेरिंगबोन) ट्रेड: ट्रैक्शन ड्राइव व्हील्स के लिए उच्च - टिकाऊपन समाधान
संरचनात्मक पैरामीटर
चलने की दूरी: 6-10 मिमी
नाली की गहराई: 4-5 मिमी
शेवरॉन कोण: 60-90 डिग्री
चलने वाली पसली की मोटाई: 3-4 मिमी
कठोरता सीमा: 80ए-90ए
तकनीकी विशेषताओं
कर्षण अनुकूलन
दिशात्मक शेवरॉन ज्यामिति समन्वित "पकड़-ड्राइव" इंटरैक्शन बनाती है, जिससे सीधे खांचे की तुलना में कर्षण बल में लगभग 30% सुधार होता है। 5 डिग्री तक की ढलानों पर स्थिर कर्षण बनाए रखा जाता है।
उत्कृष्ट घिसाव नियंत्रण
मोटी पसलियाँ और अनुकूलित कोण घिसाव को प्रति 1000 किमी में 0.3 मिमी से कम या उसके बराबर तक सीमित करते हैं, जिससे सेवा जीवन को कंपित खांचे की तुलना में लगभग 25% तक बढ़ाया जाता है।
तनाव वितरण
शेवरॉन ज्यामिति, चलने की दिशा में संपर्क तनाव को वितरित करती है, जिससे दरार की शुरुआत कम हो जाती है।
अनुप्रयोग सीमाएँ
इसके लिए उपयुक्त:
कम गति वाले ट्रैक्शन ड्राइव व्हील (5 किमी/घंटा से कम या उसके बराबर), चढ़ाई उपकरण, और मध्यम गति से भारी ड्यूटी वाले एजीवी।
तल अनुकूलता:
कंक्रीट, डामर, और अन्य सामान्य औद्योगिक सतहें।
मुख्य लाभ:
लंबी सेवा जीवन और विश्वसनीय कर्षण प्रदान करते हुए 200-400 किलोग्राम के एकल पहिया भार का समर्थन करता है, जिससे यह उच्च मांग वाले लॉजिस्टिक्स ड्राइव पहियों के लिए एक पसंदीदा समाधान बन जाता है।
तृतीय. चयन मैट्रिक्स और प्रमुख इंजीनियरिंग विचार
1. तुलनात्मक चयन मैट्रिक्स
| चलने का प्रकार | कठोरता सीमा | घर्षण गुणांक (सूखा) | अधिकतम सिंगल-व्हील लोड | सेवा जीवन (भारी शुल्क) | विशिष्ट अनुप्रयोग |
|---|---|---|---|---|---|
| चौड़ा हीरा | 85A–95A | 0.55–0.65 | 300 किग्रा से अधिक या उसके बराबर | >8000 कि.मी | भारी-भरकम एजीवी, उबड़-खाबड़ फर्श |
| बढ़िया हीरा | 75A–85A | 0.65–0.75 | 200 किग्रा से कम या उसके बराबर | >7000 कि.मी | चिकने फर्श, गीले/तैलीय क्षेत्र |
| यादृच्छिक गड्ढा | 70A–80A | 0.45–0.60 | 150 किग्रा से कम या उसके बराबर (70%) | <3000 km | अस्थायी, हल्का-कर्तव्य |
| गहरी कंपित नाली | 80A–90A | 0.60–0.70 | 150-300 किग्रा | >6000 कि.मी | गीली सतहें, मध्यम भार |
| गहरी सीधी नाली | 70A–80A | 0.55–0.65 | 100 किग्रा से कम या उसके बराबर | >5000 कि.मी | गहरा पानी, हल्के वजन वाले रोबोट |
| गहरा शेवरॉन | 80A–90A | 0.65–0.75 | 200-400 किग्रा | >8000 कि.मी | कर्षण, एजीवी पर चढ़ना |
2. प्रमुख तकनीकी नोट्स
कठोरता-चलन मिलान
कम संपर्क क्षेत्र की भरपाई के लिए उच्च कठोरता (90ए से अधिक या उसके बराबर) को चौड़े या बड़े खंड वाले धागों के साथ जोड़ा जाना चाहिए। घर्षण को बढ़ाने के लिए गहरी या बारीक चलने वाली संरचनाओं से कम कठोरता (75ए से कम या उसके बराबर) का लाभ मिलता है।
मीडिया सुधार कारक
तैलीय वातावरण के लिए, 2 मिमी से कम या उसके बराबर दूरी वाले बारीक धागों को प्राथमिकता दी जाती है। गीली स्थितियों के लिए, जल निकासी क्षमता को संतुष्ट करना चाहिए:
Q, v × A से बड़ा या उसके बराबर
कहाँvवाहन की गति है औरAसंपर्क क्षेत्र है.
सेवा जीवन अनुमान
पहिया सेवा जीवनLइसका अनुमान इस प्रकार लगाया जा सकता है:
L = h / (k × t)
कहाँhप्रारंभिक चलने की गहराई है,kपहनने की दर है, औरtऔसत दैनिक परिचालन समय है. चयन के दौरान 20-30% वियर मार्जिन की सिफारिश की जाती है।
निष्कर्ष
पॉलीयुरेथेन का डिज़ाइन और चयनएजीवी ड्राइव व्हील एंटी -स्लिप ट्रेड पैटर्नएक व्यवस्थित इंजीनियरिंग कार्य है जिसमें लोड की स्थिति, संचालन गति, फर्श की विशेषताओं और पर्यावरण मीडिया को एकीकृत करना होगा। इस आलेख में विश्लेषण किए गए छह ट्रेड प्रकार अलग-अलग तकनीकी प्राथमिकताओं को संबोधित करते हैं, जिनमें से प्रत्येक घर्षण, भार क्षमता, जल निकासी और पहनने के प्रतिरोध के बीच एक अलग संतुलन का प्रतिनिधित्व करता है।
विनिर्माण और लॉजिस्टिक्स में पेशेवरों के लिए, ट्रेड पैटर्न के पीछे के इंजीनियरिंग तर्क को समझने से सुरक्षित संचालन, उच्च दक्षता और दीर्घकालिक रखरखाव लागत कम हो जाती है। जैसे-जैसे लॉजिस्टिक्स उपकरण उच्च गति, भारी भार और स्मार्ट ऑपरेशन की ओर विकसित हो रहे हैं, भविष्य के ड्राइव व्हील ट्रेड डिज़ाइन में अधिक सटीक और टिकाऊ प्रदर्शन अनुकूलन प्राप्त करने के लिए सामग्री विज्ञान, मैकेनिकल सिमुलेशन और बुद्धिमान सेंसिंग प्रौद्योगिकियों को तेजी से एकीकृत किया जाएगा।
